ГОСТ 8727-78 · страница марки
ГМК-Т: обзор
ГОСТ 8727-78
0,10–0,60 мм
кремнийорганика
Мусковит

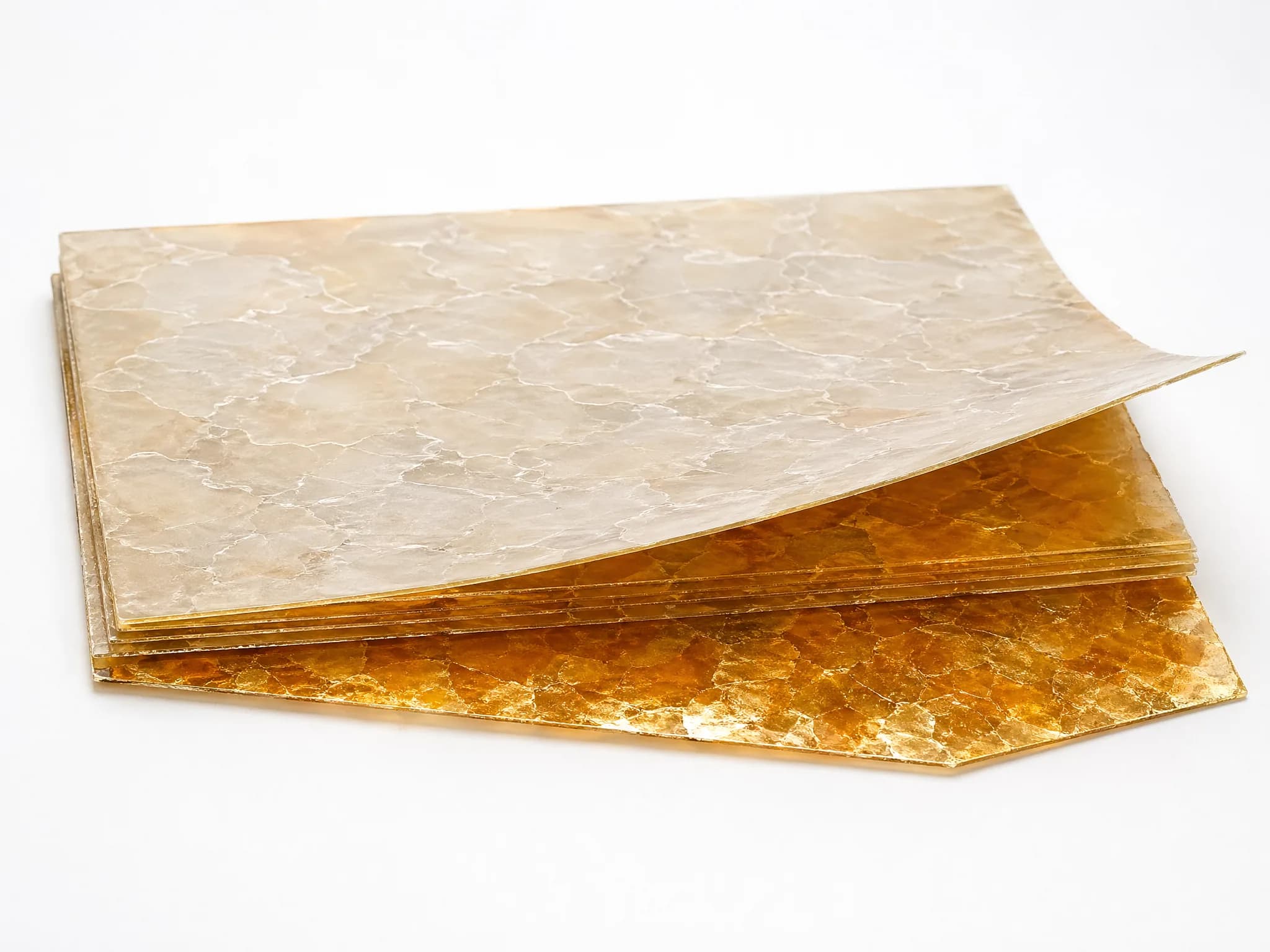

Стекломиканит гибкий ГМК-Т по ГОСТ 8727-78 — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной кремнийорганическим лаком, с одной подложкой из стеклоткани по ГОСТ 19907-83. Мусковитовая Т-версия типа 48 по ГОСТ 25045-81 (кремнийорганический лак, класс H, 180 °C). Удельное сопротивление после увлажнения ≥1·10¹² Ом·см — на порядок выше флогопитовой ГФК-Т. Гарантийный срок 6 месяцев. Применяется в тяговых и металлургических машинах с высокой температурой и влажностью. Купить стекломиканит ГМК-Т по ГОСТ 8727-78 с поставкой через ООО «ИзолитПром», Красноярск: все толщины от 0,10 до 0,60 мм со склада, паспорт качества — в комплекте с каждой партией. Доставка по всей России — Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Самара — транспортными компаниями ПЭК, «Деловые Линии», СДЭК.
Особенности мусковитовых ГМ*-марок

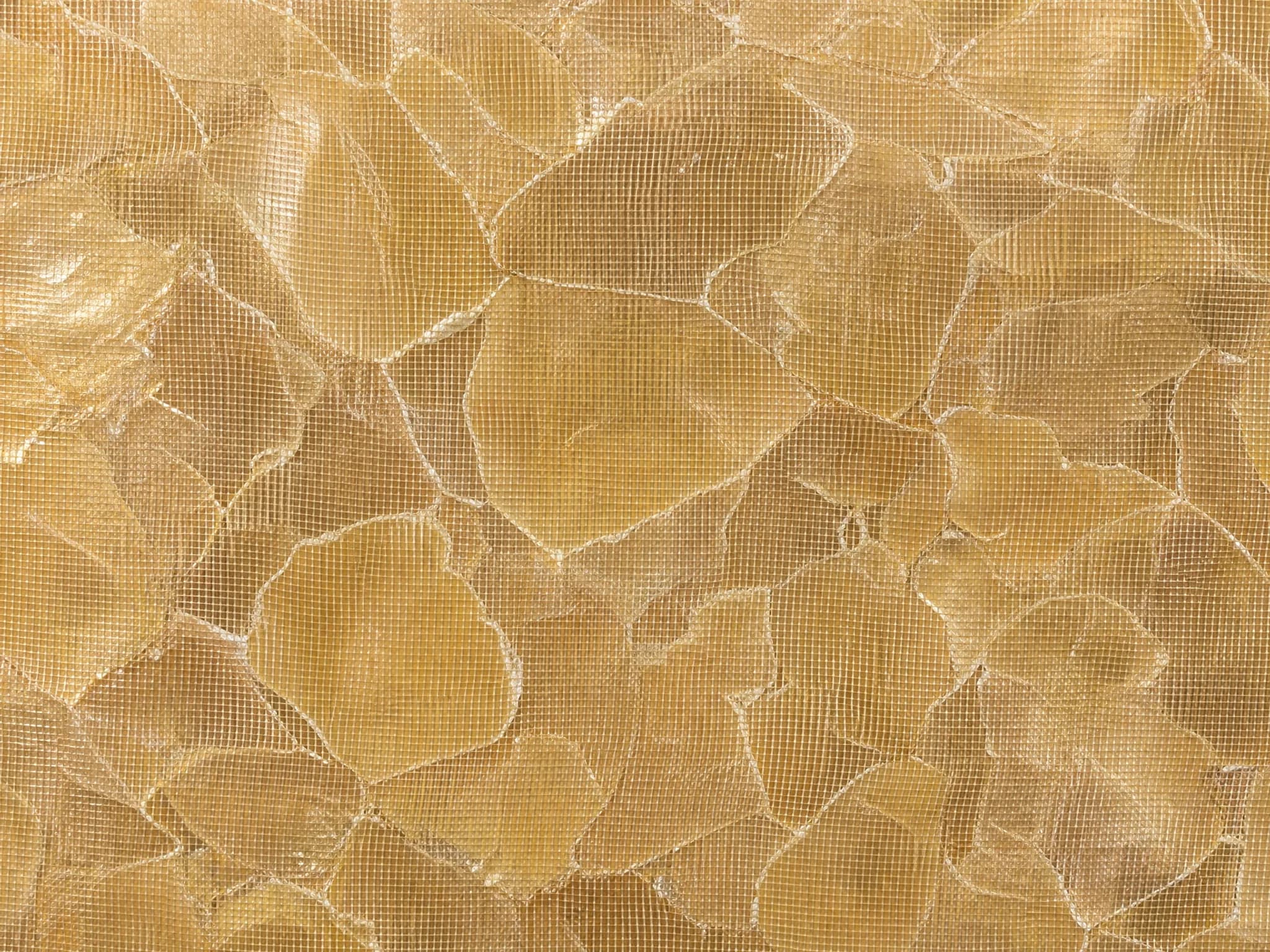

Мусковит и флогопит — два вида щипаной слюды по ГОСТ 3028-78, применяемые в производстве миканитов. ГМ*-марки (ГМК-Т в их числе) отличаются от флогопитовых ГФ*-аналогов цветом слюды: мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком.
По Табл. 3 ГОСТ 8727-78 электрическая прочность, массовая доля слюды и содержание связующего у ГМ*-марок совпадают с ГФ*-аналогами того же типа связующего. По смежным стандартам ГОСТ 6120-75 (миканит гибкий без подложки) и ГОСТ 6121-75 (миканит прокладочный) мусковитовые марки демонстрируют удельное объёмное сопротивление после 48 ч при 93% влажности на порядок выше, чем флогопитовые аналоги. Это преимущество мусковита сохраняется и у стекломиканита ГМК-Т (см. таблицу ТТХ ниже).
Класс нагревостойкости у ГМ*-марок идентичен ГФ*-аналогам: B/F/H по ГОСТ 8865-93 в зависимости от типа связующего (С/Э/К). Мусковит термически стабилен до ~500–600 °C — значительно выше верхнего предела класса H (180 °C), поэтому в пределах рабочих температур стекломиканита замена флогопит → мусковит не снижает класс нагревостойкости.
Состав и обозначение ГМК-Т
- Марка
- ГМК-Т
- Исполнение
- Т
- Документ
- ГОСТ 8727-78
Что означает марка ГМК-Т
Буквенное обозначение по разделу 1.3 ГОСТ 8727-78:
- Г — гибкий (тип стекломиканита с подложкой из стеклоткани, в отличие от формовочных и прокладочных миканитов)
- М — мусковит (калиево-алюминиевая слюда, светло-жёлтая или серебристая)
- К — кремнийорганика (кремнийорганический лак)
- Т — одна подложка из стеклоткани
По ГОСТ 25045-81 стекломиканит ГМК-Т относится к типу 48. Нормативный ряд толщин Табл. 1 ГОСТ 8727-78: 0,22; 0,25; 0,30; 0,50 мм. Дополнительно в каталоге поставляются толщины 0,10; 0,13; 0,15; 0,17 мм по отдельному согласованию.
Характеристики ГМК-Т
Технические характеристики ГМК-Т
| Тип по ГОСТ 25045-81 | 48 — стекломиканит гибкий на кремнийорганическом лаке |
| Слюда | Щипаный мусковит по ГОСТ 3028-78 (калиево-алюминиевая слюда, светло-жёлтая или серебристая) |
| Связующее вещество | Кремнийорганический лак, 20-36% массы (Табл. 3 ГОСТ 8727-78) |
| Летучих веществ | Не более 2% (Табл. 3 ГОСТ 8727-78) |
| Подложка | Одна подложка из стеклоткани по ГОСТ 19907-83, 4-й класс назначения |
| Нормативные толщины (ГОСТ) | 0,22; 0,25; 0,30; 0,50 мм (Табл. 1 ГОСТ 8727-78) |
| Толщины в каталоге | 0,10–0,60 мм |
| Электрическая прочность | ≥20 кВ/мм (ВС, тонкие нормативные) … ≥17 кВ/мм (ВС, 0,40–0,60 мм) — исходное состояние (Табл. 3 ГОСТ 8727-78) |
| Пробивное напряжение | От ≥3,0 кВ (ВС, 0,22 мм) до ≥6,0 кВ (ВС, 0,50 мм) — исходное состояние (Табл. 4 ГОСТ 8727-78) |
| Удельное объёмное сопротивление | Исходное — ≥1·10¹²; после 48 ч при 93%, 23 °C — ≥1·10¹² (Табл. 3 ГОСТ 8727-78) |

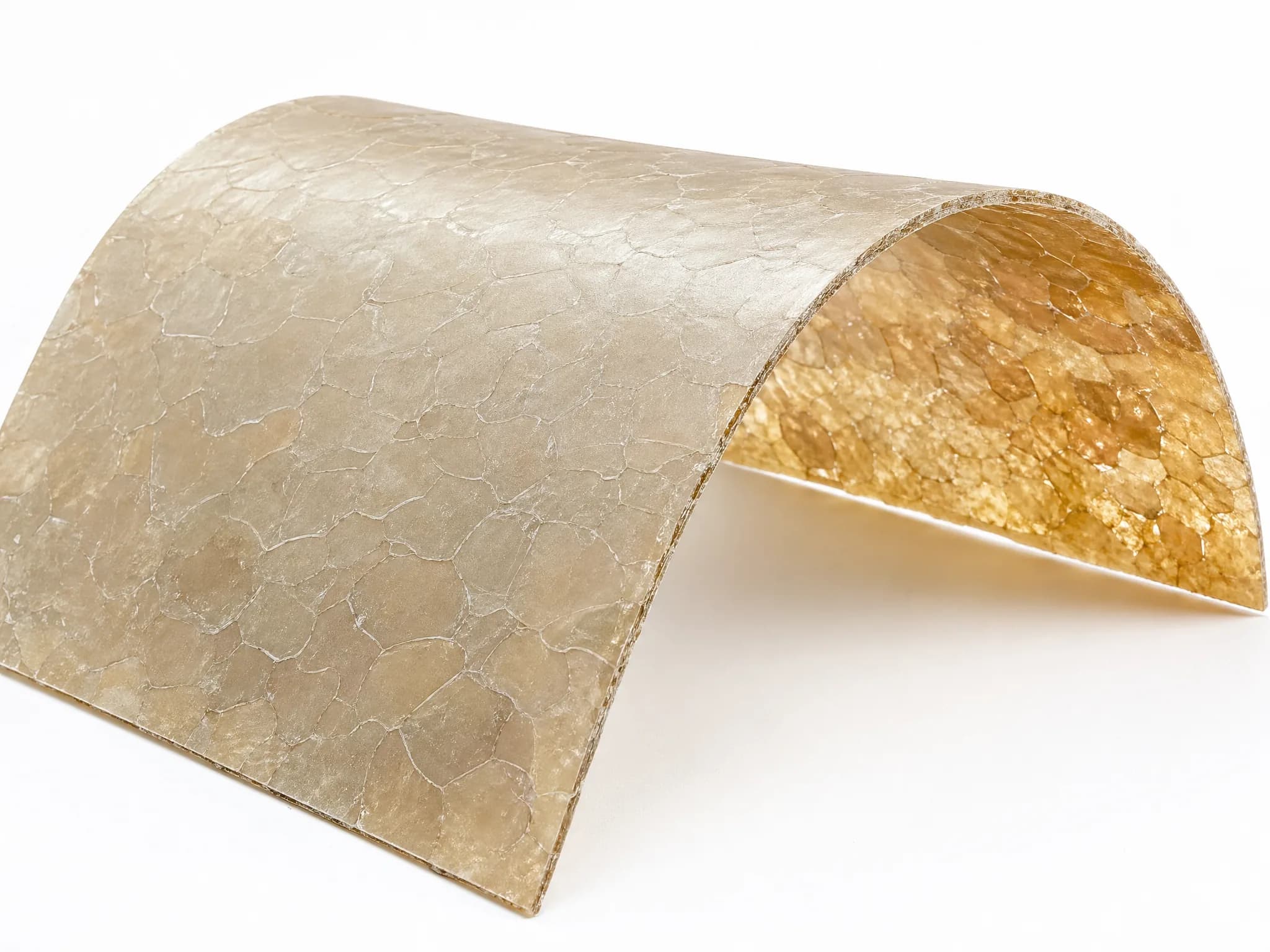

| Гибкость | Гибкий при 15–35 °C и влажности 45–75% (п. 2.5 ГОСТ 8727-78). При нарезке на полоски ≥20 мм не распадается (п. 2.2) |
| Размер листов | Фактический размер поставляемого листа — 640×870 мм. Требования к размерам — по ГОСТ 25045-81 |
| Класс нагревостойкости | H (180°C длительно) — по классу кремнийорганического лака (ГОСТ 8865-93) |
| Гарантийный срок хранения | 6 месяцаа со дня изготовления (п. 6.2 ГОСТ 8727-78) |
| Масса партии (не более) | 200 кг (п. 3.2 ГОСТ 8727-78) |
Применение ГМК-Т
Где применяется стекломиканит ГМК-Т
ГМК-Т — мусковитовая одноподложечная марка типа 48 по ГОСТ 25045-81 (кремнийорганический лак, класс H, 180 °C). Применяется в высокотемпературных электрических машинах: тяговые двигатели локомотивов, крановые машины, металлургическое оборудование с длительными перегрузками.
Удельное сопротивление после увлажнения у ГМК-Т — ≥1·10¹² Ом·см, на порядок выше флогопитовой ГФК-Т (≥1·10¹¹). Это даёт преимущество в условиях повышенной влажности, например в электрических машинах горнодобывающего оборудования и в климатических зонах с сезонными колебаниями.
Нормативный ряд толщин 0,22; 0,25; 0,30; 0,50 мм по Табл. 1 ГОСТ 8727-78 (тип 48). Электрическая прочность по Табл. 3, пробивное напряжение по Табл. 4 — идентичны флогопитовой ГФК-Т. Гарантийный срок 6 месяцев (п. 6.2, кремнийорганическое связующее).
Купить стекломиканит ГМК-Т по ГОСТ 8727-78 со склада в Красноярске — передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург. Запросить цену: +7 (953) 585-20-07.
Сравнение и выбор ГМК-Т
Сравнение марок стекломиканита
ГОСТ 8727-78 нормирует ряд марок по типу слюды (флогопит Ф / мусковит М), связующего (С — масляно-глифталь / Э — полиэфир-эпоксид / К — кремнийорганика) и количеству подложек (-Т / -ТТ). В нашем каталоге — 12 разновидностей:
| Марка | Слюда | Связующее | Подложка | Класс | Толщины (каталог) |
|---|---|---|---|---|---|
| ГФС-Т | флогопит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФС-ТТ | флогопит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГФЭ-Т | флогопит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФЭ-ТТ | флогопит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГФК-Т | флогопит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГФК-ТТ | флогопит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМС-Т | мусковит | масляно-глифталь | 1 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМС-ТТ | мусковит | масляно-глифталь | 2 × стеклоткань | B (130°C длительно) | 0,10–0,60 мм |
| ГМЭ-Т | мусковит | полиэфир-эпоксид | 1 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМЭ-ТТ | мусковит | полиэфир-эпоксид | 2 × стеклоткань | F (155°C длительно) | 0,10–0,60 мм |
| ГМК-Т | мусковит | кремнийорганика | 1 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
| ГМК-ТТ | мусковит | кремнийорганика | 2 × стеклоткань | H (180°C длительно) | 0,10–0,60 мм |
Как выбрать толщину ГМК-Т
Выбор толщины зависит от геометрии изоляционного промежутка, механических условий укладки и требуемого пробивного напряжения. Ориентиры для стекломиканита ГМК-Т:
- ГМК-Т или ГФК-Т? — диэлектрические параметры идентичны. ГМК-Т предпочтительнее во влажных условиях и в зонах с сезонными колебаниями влажности.
- Класс H (180 °C) нужен если класс F (155 °C) недостаточен. Для классов B и F — ГМС- или ГМЭ-марки.
- Гибкость одной подложки (-Т) важна для пазовых гильз малого радиуса кривизны. Для тяжёлых пазов с вибрацией — ГМК-ТТ.
- Гарантийный срок 6 месяцев — одинаков у ГМК-Т и ГФК-Т (кремнийорганика стабильнее при хранении).
Не уверены в выборе толщины? Отправьте параметры изделия (рабочее напряжение, температура, геометрия паза) — подберём марку и толщину, рассчитаем цену партии. 2852007@bk.ru
Документы и заказ
Условное обозначение при заказе
По п. 1.3 ГОСТ 8727-78 в обозначение входят: сорт (ВС или 1С), марка, толщина, размер слюды, номер стандарта. Примеры для ГМК-Т:
| ВС, 0,25 мм, слюда 30 мм | Стекломиканит ВС ГМК-Т 0,25—30 ГОСТ 8727-78 |
| ВС, 0,30 мм, слюда 15 мм | Стекломиканит ВС ГМК-Т 0,30—15 ГОСТ 8727-78 |
| 1С, 0,25 мм, слюда 10 мм | Стекломиканит 1С ГМК-Т 0,25—10 ГОСТ 8727-78 |
Частые вопросы о стекломиканите ГМК-Т
В чём преимущество ГМК-Т перед ГФК-Т?
Удельное объёмное сопротивление после 48 ч при 93% влажности: ГМК-Т — ≥1·10¹² Ом·см, ГФК-Т — ≥1·10¹¹. Мусковит даёт на порядок лучшую влагостойкость при идентичных показателях электрической прочности, пробивного напряжения и массовой доли слюды по Табл. 3 ГОСТ 8727-78.
Гарантийный срок ГМК-Т?
6 месяцев со дня изготовления (п. 6.2 ГОСТ 8727-78, кремнийорганическое связующее). Для сравнения: С- и Э-марки имеют срок 3 месяца.
Визуальное отличие?
Мусковит — светло-серебристый, прозрачный; флогопит — тёмно-коричневый с оливковым оттенком. По цвету партии легко отличить тип слюды.
Купить стекломиканит ГМК-Т по ГОСТ 8727-78 — цена и условия поставки
ООО «ИзолитПром» производит и отгружает стекломиканит гибкий ГМК-Т со склада в Красноярске. Цена ГМК-Т рассчитывается под заказ — зависит от толщины, тиража, размера листа и размера слюды. Для актуального прайс-листа и расчёта стоимости партии — запросите коммерческое предложение.
В каждой отгрузке — паспорт качества партии с параметрами по ГОСТ 8727-78. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты. Доставка по России — через ПЭК, «Деловые Линии», СДЭК.
Купить ГМК-Т или запросить паспортные значения — свяжитесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru.
