Описание материала: Слюдяная бумага БИФЭ 0,09 мм
0,09 мм
3491-047-00281915-94
≥12 кВ/мм
F / 155 °C

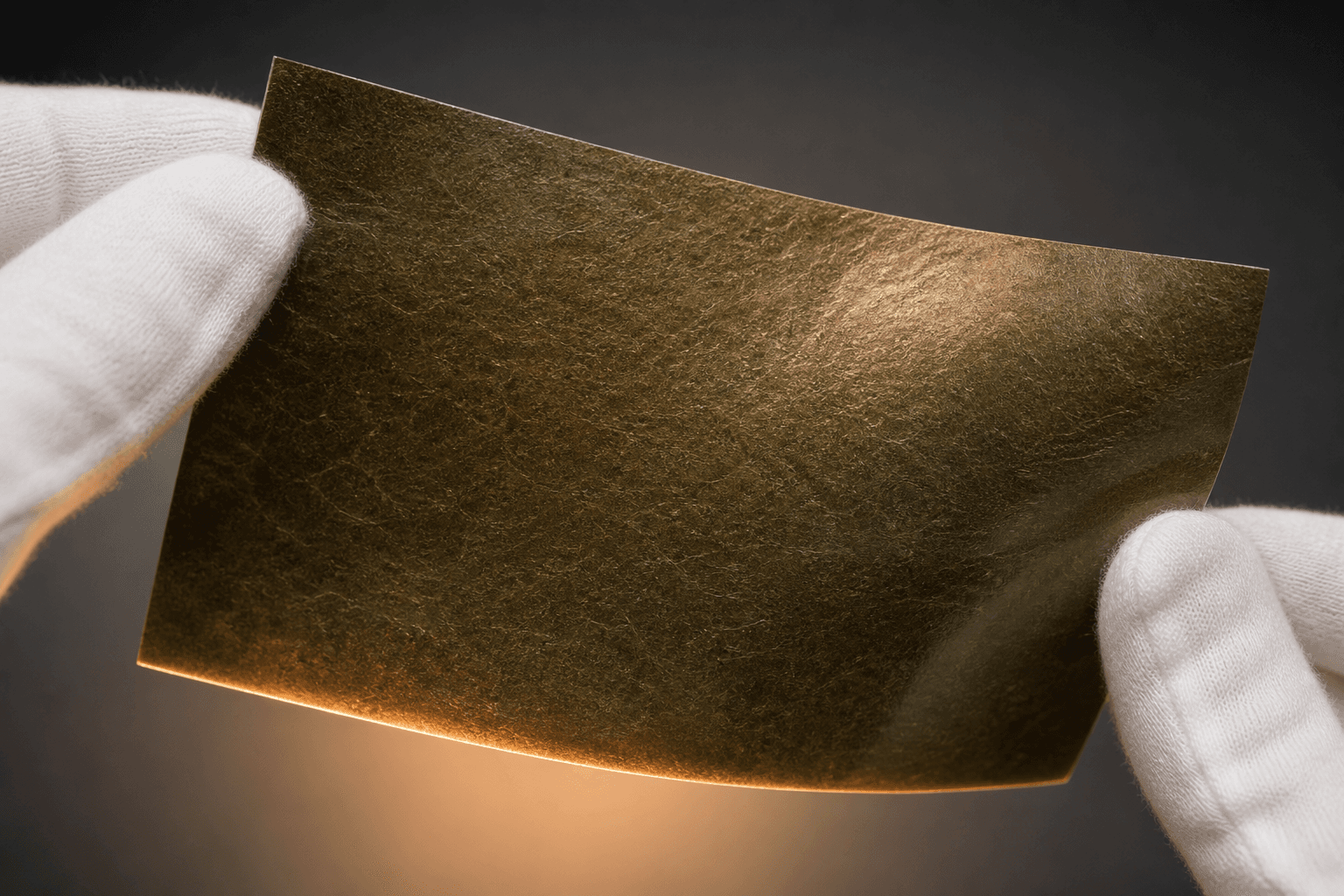

Слюдяная бумага БИФЭ 0,09 мм по ТУ 3491-047-00281915-94 — базовая толщина флогопитовой бумаги с пропиткой полиэфирно-эпоксидным лаком. Поставка от ИзолитПром в рулонах шириной 900±10 мм с паспортом качества. Класс нагревостойкости F по ГОСТ 8865-93 — длительная работа при 155 °C.
Базовая толщина в марке БИФЭ — для коллекторных слюдопластов двигателей постоянного тока 30–75 кВт.
Технические характеристики
| Толщина | 0,09 мм (предельные отклонения по ТУ 3491-047-00281915-94) |

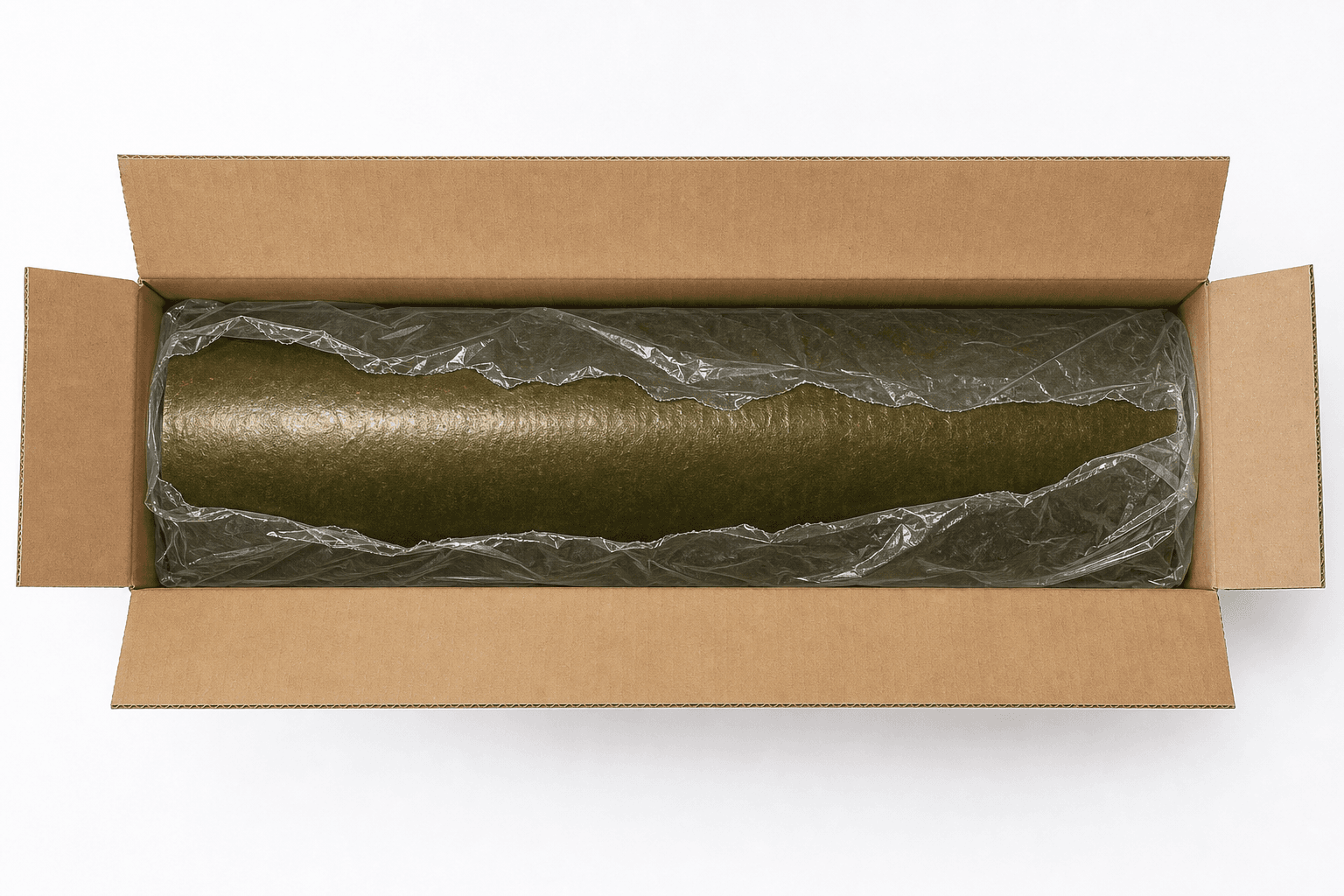

| Форма выпуска | Рулоны шириной 900±10 мм · гильза согласовывается под заказ. Длина в рулоне — по запросу. |
| Слюда | Флогопит, рекомпозированная по ГОСТ 26858-86 (тип 4) |
| Связующее | Полиэфирно-эпоксидный лак (Э — полиэфир + эпоксид в одном лаке) |
| Содержание связующего | 4,5–6,0 % |
| Содержание летучих | 0,1–0,3 % |
| Электрическая прочность | ≥12 кВ/мм |
| Класс нагревостойкости | F · длительно 155 °C (ГОСТ 8865-93) |
| Совместимость | Эпоксидные пропиточные компаунды для систем с последующей пропиткой (стандартные эпоксидные компаунды класса F) |
| Цвет | Тёмно-зелёный с лёгким золотистым отблеском |
Применение БИФЭ 0,09 мм
Толщина 0,09 мм в марке БИФЭ закрывает средний типоразмер коллекторных машин постоянного тока мощностью 30–75 кВт. Это редукторные приводы ленточных и пластинчатых конвейеров на горно-обогатительных и металлургических предприятиях, тяговые двигатели электропогрузчиков и складской техники, электроприводы промышленных гидравлических насосов высокого давления, генераторные агрегаты резервного электроснабжения мощностью 30–60 кВт, привода компрессорных установок.
Коллекторные сегменты в этом диапазоне мощности имеют ширину 8–12 мм и диаметр коллектора 120–200 мм. Толщина вставки 0,09 мм даёт пробивное напряжение между сегментами 1,1–1,3 кВ при длительной работе под нагрузкой класса F (155 °C). Полиэфирно-эпоксидное связующее (4,5–6 %) даёт стабильный высушенный лист — это критично для коллекторов средней мощности, где зазор между сегментами 0,8–1,2 мм и любая неоднородность вставки приводит к искрению щёток.
Главное преимущество БИФЭ 0,09 перед более тонкой 0,08 — повышенная разрывная нагрузка при штамповке вставок прессом (90–100 Н/см против 75–85 Н/см у 0,08). Это позволяет обходиться без подложки из стеклоткани при штамповке вставок сложного профиля для крупных коллекторов. Для подбора партии под конкретную задачу — +7 (953) 585-20-07 или 2852007@bk.ru.
На рынке восстановления коллекторных машин 30–75 кВт БИФЭ 0,09 — самая распространённая позиция. Пакет ремонтных коллекторных вставок состоит из 80–150 штук на одну машину, поэтому ремонтные базы заказывают БИФЭ 0,09 в рулонах по 30–50 кг с возможностью штамповки вставок по чертежу заказчика. Согласование штампа и пробной партии — 5–7 рабочих дней.
Сравнение толщин БИФЭ
| Толщина | Применение | |
|---|---|---|
| 0,08 мм | Тонкие коллекторные слюдопласты, ЭМ ПТ 7,5–30 кВт | Подробнее |
| 0,09 мм | Базовые коллекторные слюдопласты, ЭМ ПТ 30–75 кВт | ← вы здесь |
| 0,10 мм | Стандартные коллекторные слюдопласты, ЭМ ПТ 75–160 кВт | Подробнее |
| 0,11 мм | Толстые коллекторные слюдопласты, генераторы ПТ 100–200 кВт | Подробнее |
Условное обозначение при заказе
Бумага слюдяная БИФЭ 0,09 мм ТУ 3491-047-00281915-94- Указать длину в погонных метрах в рулоне или массу в кг
- При штамповке вставок — приложить чертёж и указать тираж партии
Вопросы и ответы
Можно ли использовать БИФЭ 0,09 для коллектора 100 кВт двигателя?
Можно, если ширина сегмента и зазор между сегментами стандартные для класса 75–100 кВт. На границе типоразмеров часто берут 0,09, а не 0,10, чтобы упростить сборку — щётки с производства притёрты под определённую толщину вставки, и переход 0,09 → 0,10 потребует пересчёта зазора и переюстировки щёток. Если нужен максимальный запас по электропрочности — берите 0,10.
Сколько слоёв БИФЭ 0,09 нужно для одной коллекторной вставки?
Один слой — это уже готовая вставка. БИФЭ 0,09 поставляется как готовый лист с пропиткой, без дополнительной склейки слоёв. Несколько слоёв используются только для вставок специального применения с повышенной механической нагрузкой — в этом случае склейка идёт через ту же эпоксидную смолу, что и пропитка, при горячем прессовании 130 °C.
Как штамп влияет на качество вставки?
Зазор пуансон-матрица 5–8 % толщины (для 0,09 мм — это 5–7 микрон), угол заточки кромки матрицы 88°. При больших зазорах кромка вставки получается с заусенцем и расслоением, что приводит к замыканию между смежными сегментами при работе под щётками. Контроль геометрии штампа — раз в 5000 циклов.
Подробнее о марке БИФЭ (свойства полиэфирно-эпоксидного связующего, поведение при 155 °C, импортные аналоги Cogebi RELANEX и Von Roll Mica Mat, отличия от БИФК и БИЖФА) — в описании категории.
Заказать БИФЭ 0,09 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Отгрузка от 1 рулона. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг. Возможна штамповка вставок по чертежу.
Характеристики
| Температурный класс | 155 °C |
|---|---|
| Слюдяная основа | флогопит |
