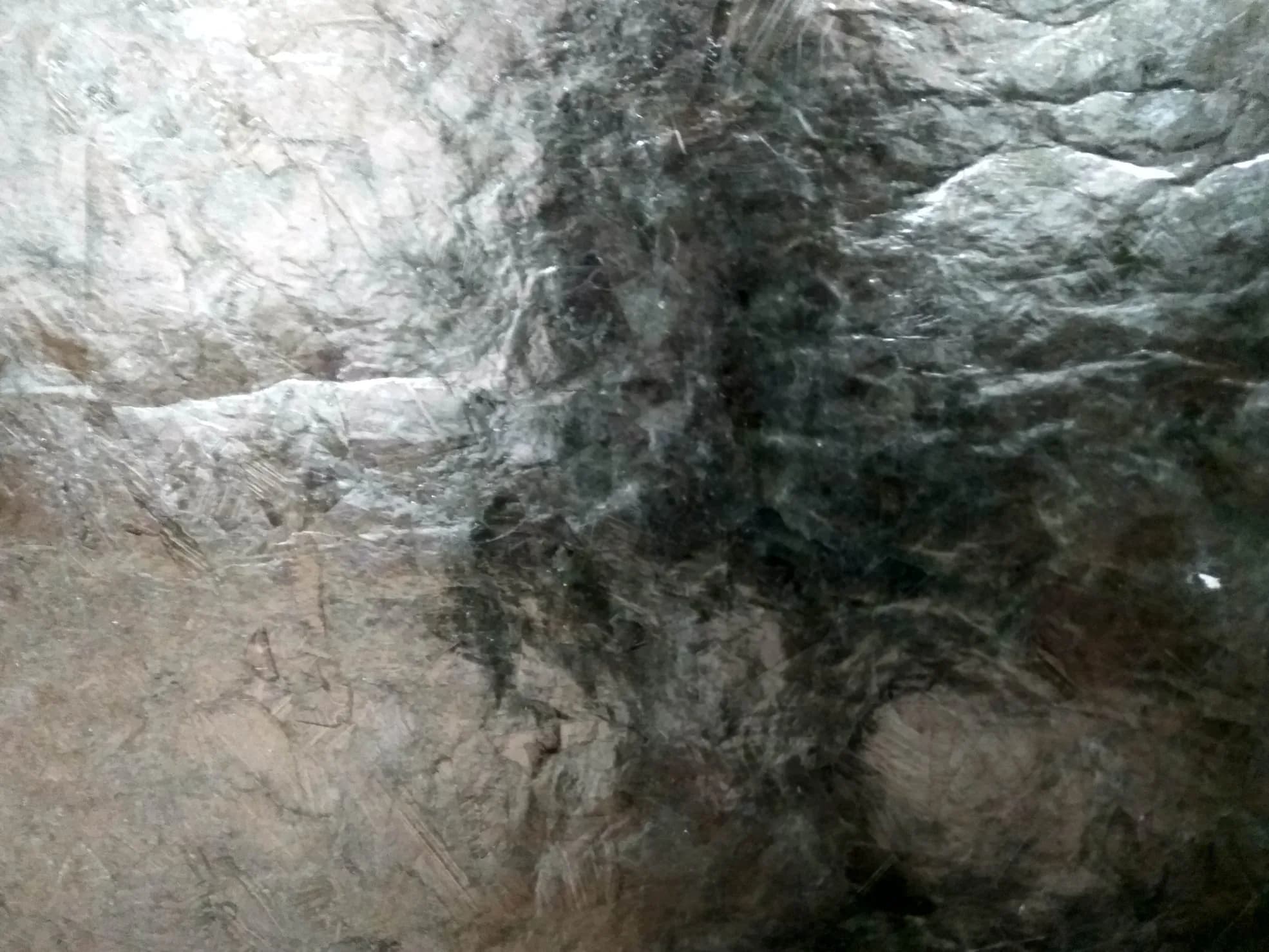

Миканит прокладочный ПМГ 0,7 мм ГОСТ 6121-75 в Нижнем Новгороде

Купить миканит прокладочный ПМГ 0,70 мм по ГОСТ 6121-75 с поставкой через наша компания, Красноярск. ПМГ 0,70 мм — листовой электроизоляционный материал из щипаной слюды-мусковита, склеенной глифталевой смолой. Буква «Г» в марке означает глифталевую смолу — у ПФК связующее кремнийорганическое (буква «К»), у ПМГ/ПФГ/ПСГ — глифталь (буква «Г»). Отгрузка со склада в Красноярске, паспорт качества и сертификат ГОСТ 6121-75 в комплекте. По классу нагревостойкости связующего — ориентировочно B (130 °C длительно); в самом ГОСТе 6121-75 класс не указан, точное значение — по паспорту партии.

0,70 мм — третья нормативная толщина ряда Тип 21 и первая, у которой электрическая прочность по Табл. 3 зафиксирована на уровне 16 кВ/мм — этот норматив сохраняется вплоть до 1,00 мм включительно.

Технические характеристики

Применение ПМГ 0,70 мм

0,70 мм — средняя толщина нижней половины нормативного ряда ПМГ. Электрическая прочность по Табл. 3 здесь 16 кВ/мм — столько же, сколько у 0,80, 0,90 и 1,00 мм. Зато пробивное напряжение 8,4 кВ (Табл. 4) на 0,3 кВ выше, чем у 0,60 мм. Стандартный выбор — опорные прокладки в распределительных трансформаторах средней мощности, когда по документации задана эта конкретная позиция.

Мусковит на глифталевом связующем при 0,70 мм — базовая позиция для серийного ремонтного фонда. В паспорте трансформатора указывается толщина, не марка слюды — и если особые условия не прописаны (влажная среда, кратковременные перегревы), выбор ПМГ рационален. Против ПФГ-0,70: параметры Табл. 3 и Табл. 4 идентичны, но флогопит дороже мусковита. Против ПСГ-0,70: в ПМГ чистый мусковит, а не смесь — поведение партии предсказуемее.

Масса листа 0,70 мм — 1,610 кг/м² по Приложению 1 ГОСТа. Допуск по среднему ±0,14 мм, в отдельных точках ±0,21 мм. При укладке в пакет из нескольких прокладок суммарный разброс нужно контролировать по точечным значениям, а не по среднему. Следующая нормативная позиция вверх — 0,80 мм, у которой пробивное уже 9,6 кВ.

Сравнение толщин ПМГ

Условное обозначение при заказе

По п. 1.3 ГОСТ 6121-75 в обозначение входят: марка, толщина, размер слюды, номер стандарта. Примеры для 0,70 мм ПМГ:

• Миканит ПМГ 0,70—4 ГОСТ 6121-75
• Миканит ПМГ 0,70—6 ГОСТ 6121-75
• Миканит ПМГ 0,70—4 и 0,5 ГОСТ 6121-75

Вопросы и ответы

Почему у ПМГ 0,70 мм электрическая прочность 16 кВ/мм, а у 0,60 мм — 18 кВ/мм?

Норма Табл. 3 ГОСТ 6121-75 снижается с ростом толщины: 0,50 мм — 21, 0,60 — 18, с 0,70 мм и далее до 1,00 мм — 16 кВ/мм. Это нормативная особенность: при большей толщине допускается меньшая удельная прочность, при том что абсолютное пробивное напряжение растёт (8,4 кВ у 0,70 против 8,1 у 0,60 мм).

Чем 0,70 мм ПМГ отличается от 0,80 мм по пробивному напряжению и допуску?

Пробивное: 0,70 мм — ≥8,4 кВ, 0,80 мм — ≥9,6 кВ (рост более чем на 14%). Допуск по среднему: 0,70 мм — ±0,14 мм, 0,80 мм — ±0,16 мм. Электрическая прочность одинакова — 16 кВ/мм для обеих позиций.

Какова масса 1 м² прокладочного миканита ПМГ 0,70 мм по ГОСТу?

1,610 кг/м² по справочному Приложению 1 ГОСТ 6121-75. Значение единое для всех 4 марок на этой толщине. Лист 600×900 мм весит около 0,87 кг.

Подробнее о марке ПМГ — расшифровка буквенного обозначения, мусковитовая слюда на глифталевом связующем, базовое применение в распределительном оборудовании, сравнение с ПФГ и ПСГ — смотрите в описании категории ПМГ.

Купить ПМГ 0,70 мм — цена, заказ, доставка

Цена ПМГ 0,70 мм рассчитывается индивидуально и зависит от объёма заказа, размеров листа и согласованного размера слюды. ПМГ — наиболее распространённая марка прокладочного миканита по ГОСТ 6121-75, типично есть в наличии на основные толщины. Для прайс-листа и согласования спецификации — связывайтесь с отделом продаж: +7 (953) 585-20-07 или 2852007@bk.ru. Отгрузка по готовности, обычно в пределах суток. Логистика по России: ПЭК, «Деловые Линии», СДЭК.
