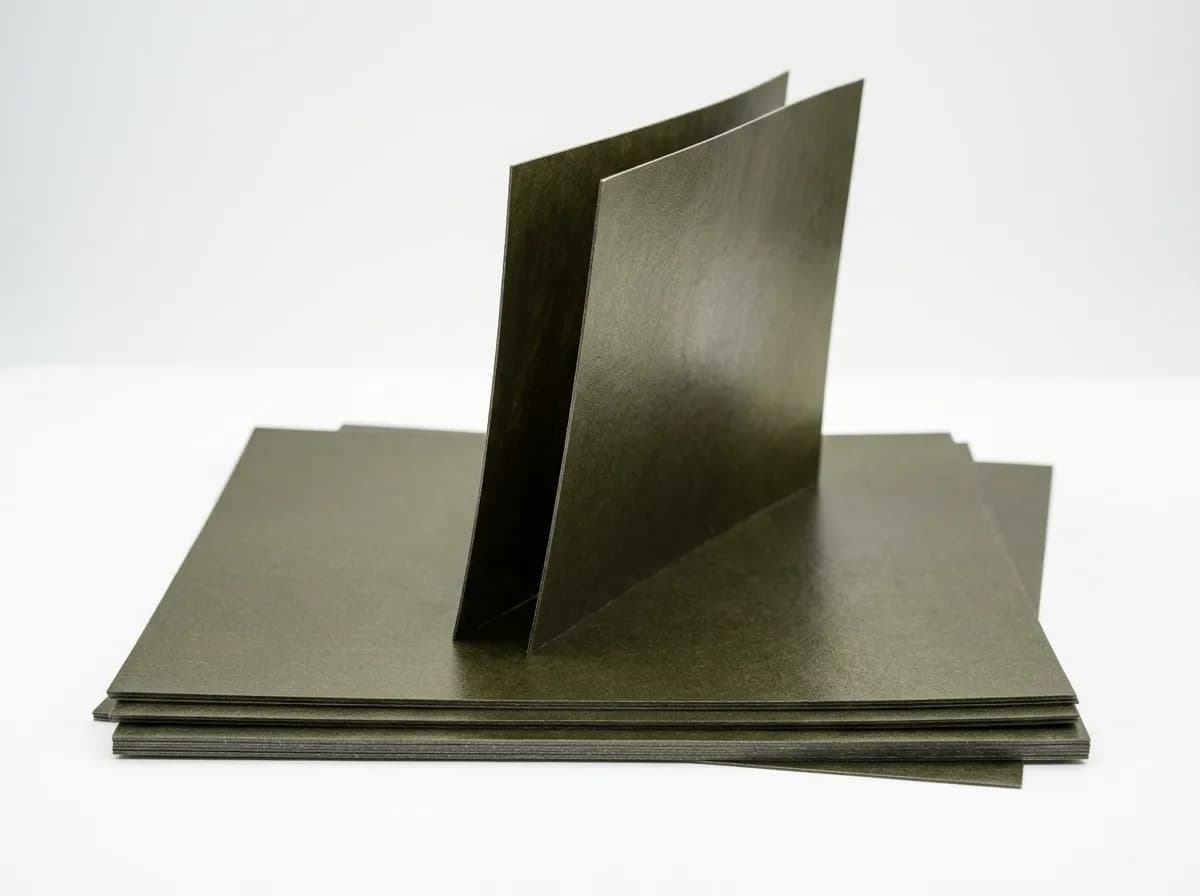

Миканит формовочный ФФГА 0,1 мм ТУ в Нижнем Новгороде

Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

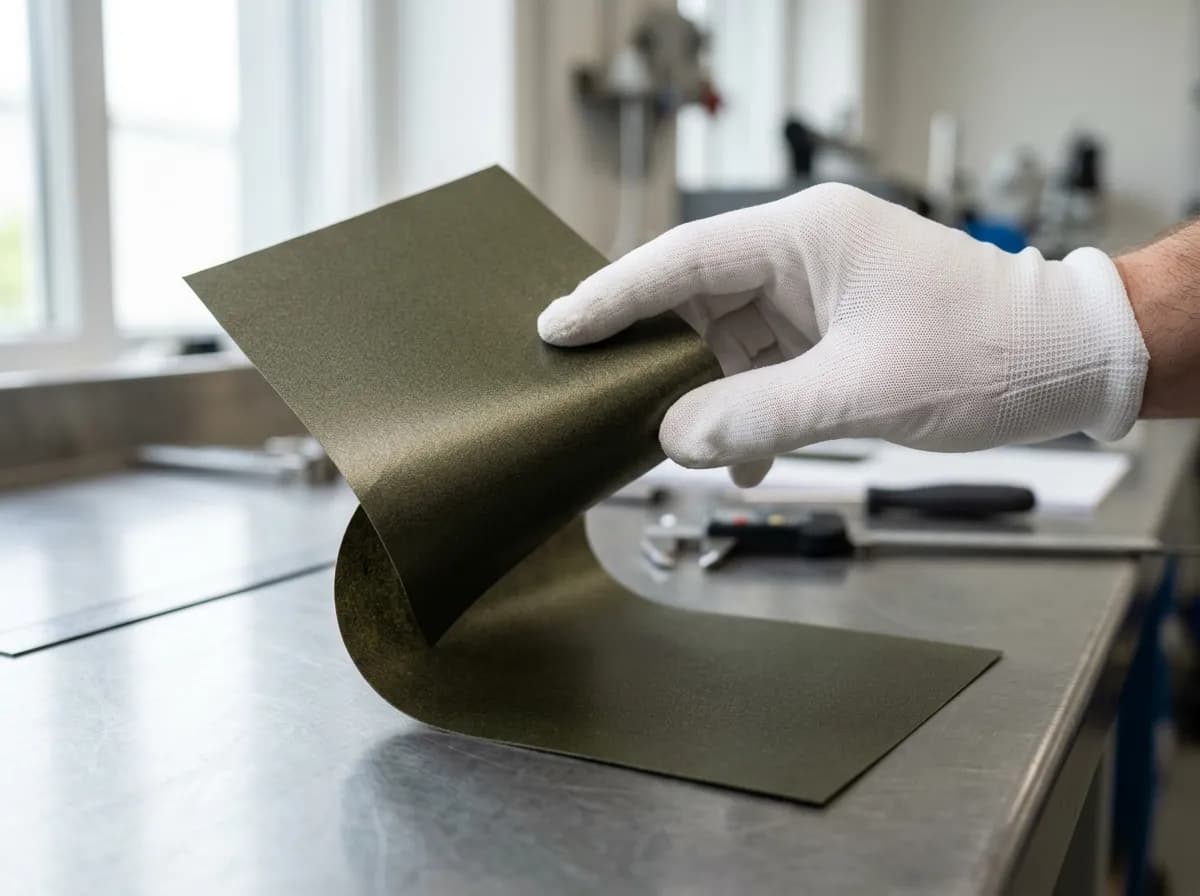

Миканит формовочный ФФГА 0,1 мм по техническим условиям — флогопит на глифтальевом связующем, со стеклотканевым армированием. Гибкий при нагреве, жёсткий после формовки. Длительная рабочая температура 500–550 °C, прочность на изгиб ≥120 МПа, электрическая прочность при 0,1 мм — ≥22 кВ/мм.

ФФГА для тяговых асинхронных двигателей

ФФГА — армированная модификация ФФГ со стеклотканевым каркасом внутри слоёв флогопита. Используется в обмоточной изоляции тяговых асинхронных двигателей тепловозов нового поколения (2ТЭ25А, 2ТЭ25КМ) и крупных синхронных генераторов электростанций. Ключевая причина применения армирования — сохранение геометрии паза при пусковых ударных нагрузках, когда обычный ФФГ может дать локальное смещение обмотки в пазу из-за размягчения глифталя при 140–160 °C.

Параметры ФФГА 0,1 мм

Особенности запрессовки ФФГА

Стеклоткань Э-100 по ГОСТ 19907 внутри ФФГА формирует силовой каркас, который не размягчается при нагреве до температуры пластификации глифталя. Это позволяет выполнять запрессовку под большим усилием (до 350 МПа) без разрушения пазового изолятора. В тепловозных асинхронных двигателях ФФГА ставится как основной пазовый изолятор, в то время как на вылетах обмотки используется ФФГ без армирования (там механика проще).

Часто задают про ФФГА

Часто задают про ФФГА

Толщина 0,10 мм идёт на межслоевую изоляцию катушек якоря тяговых асинхронных двигателей тепловозов 2ТЭ25А и 2ТЭ25КМ — флогопит на глифталевом связующем со стеклотканевым армированием держит укладку виток-к-витку без разрыва листа на острых перегибах кромки секции. От нашего ФФГ ФФГА отличается именно стеклотканевой подложкой: при намотке полосой 25-40 мм лента не расщепляется на чешуйки флогопита, что для тонкой 0,10 мм критично. По температуре связующее работает в классе B (130 °C), при выгорании глифталя в авариях обмотки флогопитовый каркас сохраняет диэлектрику до 500-550 °C длительно и 700 °C кратковременно. От ФМГА разница в слюде — мусковит у ФМГА начинает терять воду от 500 °C, флогопит спокойно держит конституционную влагу выше, для тяговой машины с пиковыми бросками температуры это и есть решающий аргумент. Eпр на 0,10 мм по техническим условиям не ниже 15 кВ/мм, изгиб не ниже 120 МПа — стеклотканевое армирование добавляет к флогопит-глифталевому листу прочность на разрыв и трещиностойкость на радиусах ниже 5 мм. Кратность листа 1000×1200 мм, упаковка пачками по 50 листов с проложкой картона.

Заказать ФФГА 0,1 мм

Заказать ФФГА 0,10 мм

Складская позиция компания Красноярск, отгрузка партией от 10 листов в течение 1–2 рабочих дней после оплаты (для готового материала из наличия без дополнительных работ; срок до передачи ТК), паспорт качества техническим условиям прикладывается к накладной. Под капитальный ремонт тяговых двигателей 2ТЭ25А/КМ объём согласуется заранее — расчёт по площади межслоевой развёртки якоря и количеству секций. Нарезка на полосы 25-50 мм под намотку обмоточным автоматом — отдельная позиция, +3-5 рабочих дней к сроку, чертёж раскроя с допусками по ширине.

Обзор и назначение

ФФГА 0,1 мм — листовой миканит. на основе слюдяной бумаги из флогопита. глифталевое связующее. подложка — стеклоткань. по ТУ. При толщине 0,1 мм и электрической прочности 15 кВ/мм пробивное напряжение — не менее 1,5 кВ.

Характеристики и размеры

Технические характеристики ФФГА 0,1 мм

Площадь листа и расход

Применение и обработка

Применение ФФГА 0,1 мм

Межвитковая изоляция тонкой обмотки, обмотка катушек малых электрических машин.

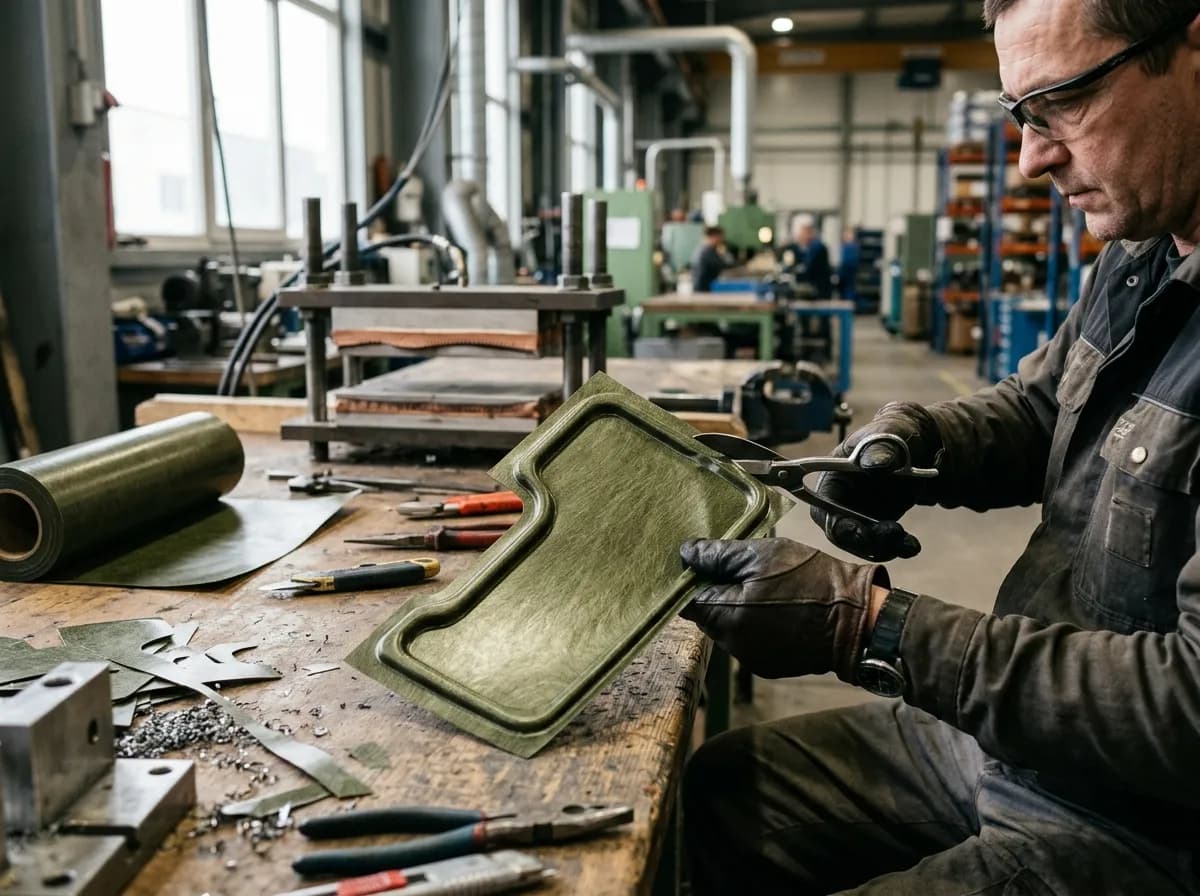

Используется на ремонтных предприятиях при перемотке электродвигателей: нарезается на прокладки нужного размера и укладывается в пазы статора.

Сравнение и выбор

Почему именно 0,1 мм

0,1 мм — Межвитковая изоляция тонкой обмотки, обмотка катушек малых электрических машин.

Сравнение толщин ФФГА

Документы, вопросы и заказ

Хранение и обработка

Хранить в сухом помещении при температуре 15–35 °C, влажности до 80%. Избегать прямых солнечных лучей. Тонкие листы нарезаются ножницами по металлу или на гильотине.

Вопросы и ответы

Какой минимальный заказ?

Минимальная партия, наличие и срок отгрузки уточняются для выбранной марки, толщины и формата.

Какое пробивное напряжение у ФФГА 0,1 мм?

При электрической прочности 15 кВ/мм и толщине 0,1 мм — не менее 1,5 кВ.

С этим материалом заказывают

• Миканитовые трубки — для выводных концов обмотки
• Миканитовые втулки — изоляция крепёжных шпилек
• Миканитовые шайбы — под болтовые соединения
• Ленты электроизоляционные — бандажирование обмотки

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость и сроки. Наличие и срок отгрузки уточняются для выбранной позиции и объёма партии. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
