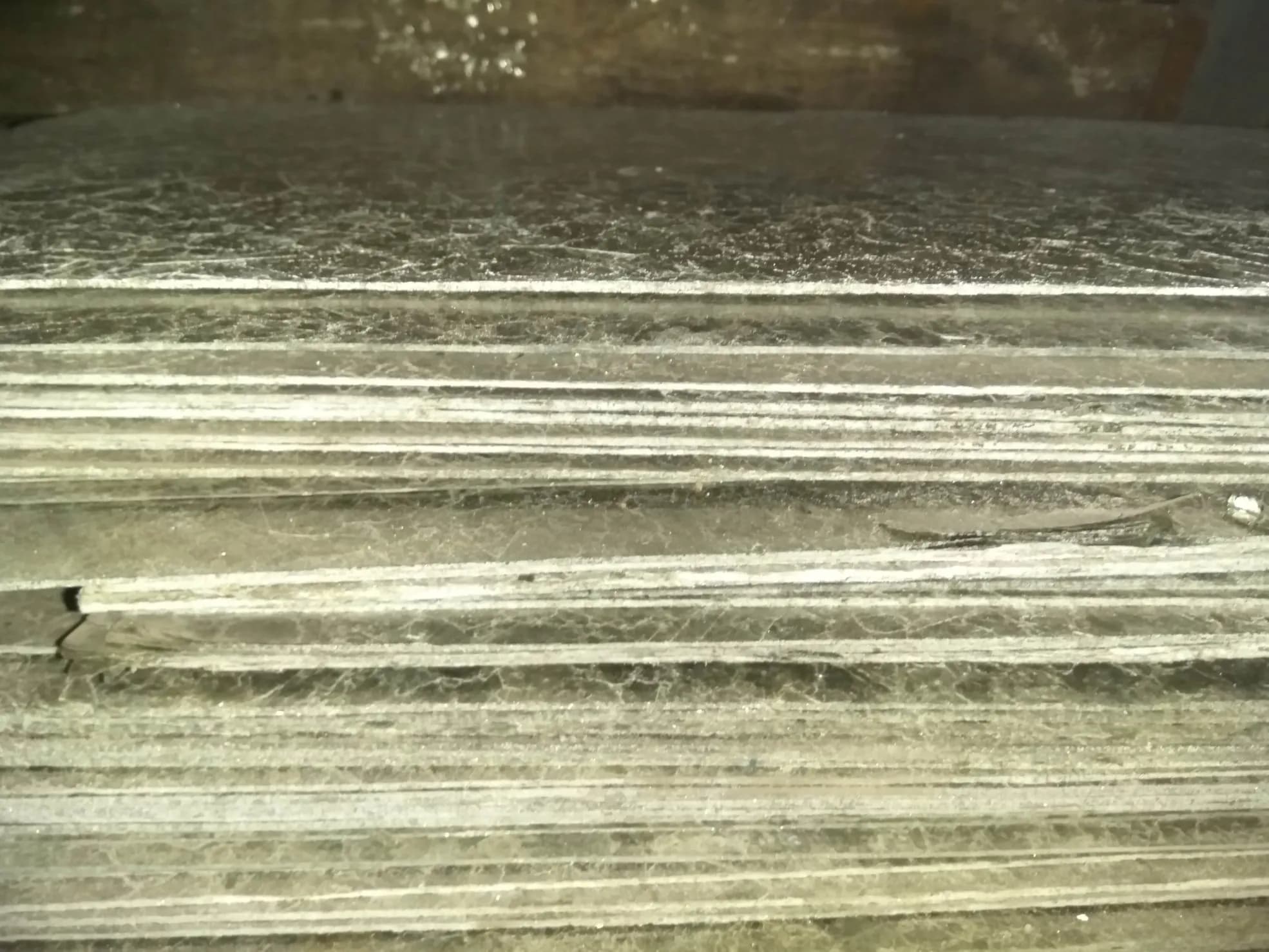

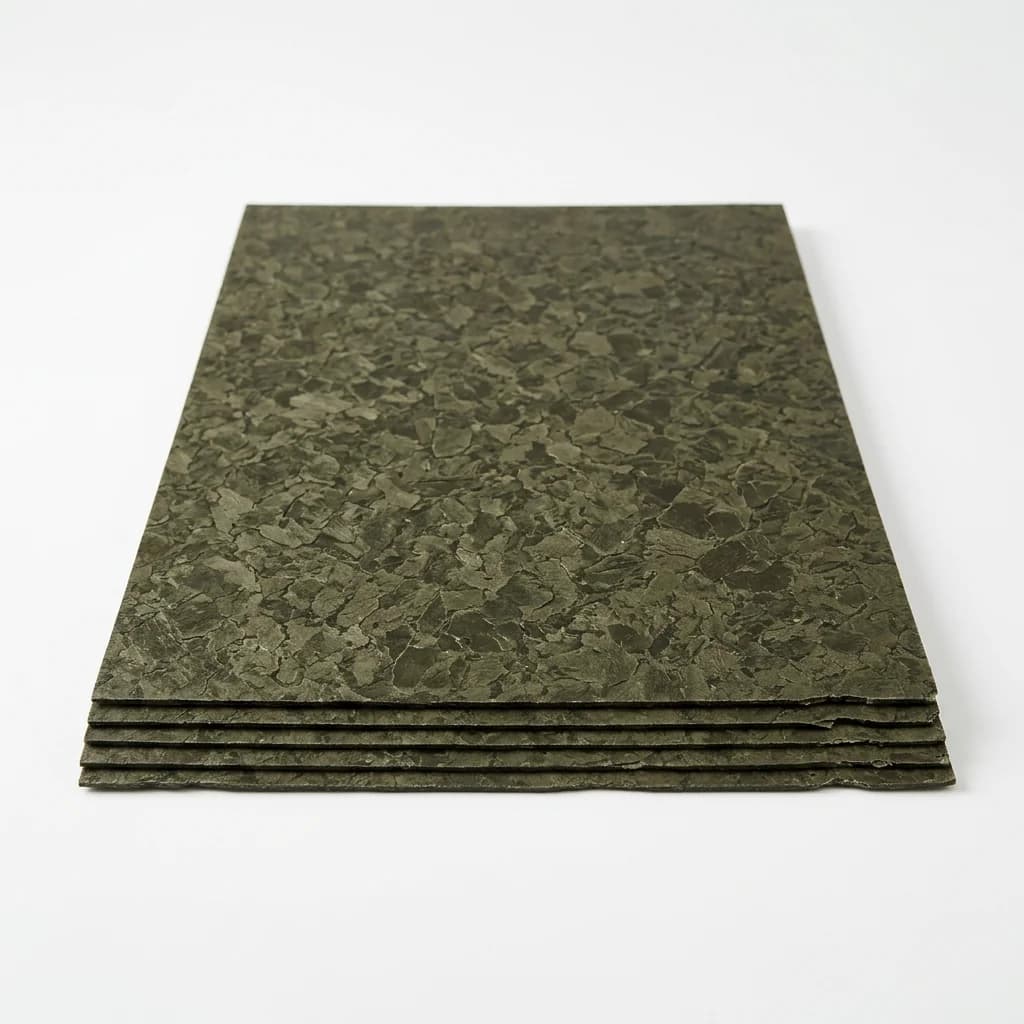

Миканит коллекторный КФП-1 0,4 мм ГОСТ 2196-75 в Нижнем Новгороде

⚠ Вне нормативного ряда ГОСТ 2196-75. Толщина 0,40 мм для марки КФП-1 стандартом не предусмотрена — нормативный ряд начинается с 0,70 мм (см. описание категории КФП-1). Эта позиция доступна как исполнение по ТУ отдельных производителей. При закупке уточняйте, на какой нормативный документ (ГОСТ или ТУ) опирается поставщик — для продукции по ГОСТу указывайте марку КФП (тип 12, 0,40–1,50 мм), КФШ (тип 11, 0,40–1,50) или КФГС (тип 14, 0,40–0,60 мм).

Миканит коллекторный КФП-1 0,40 мм — позиция вне нормативного ряда ГОСТ 2196-75. По стандарту у КФП-1 (тип 12 по ГОСТ 25045-81) минимальная толщина — 0,70 мм, тонкие 0,40–0,60 мм для «-1»-марок с пониженной усадкой стандартом не предусмотрены. На этой толщине производство КФП-1 технически возможно, но показатели усадки (≤7% при 80 МПа/180 °C) и допусков по толщине (±0,03 / ±0,06 мм) не входят в нормативные требования ГОСТа.

Почему 0,40 мм КФП-1 не входит в ГОСТ

ГОСТ 2196-75 Табл. 1 для типа 12 с пониженной усадкой начинает нормативный ряд с 0,70 мм. Причины:

• Переход к режиму испытаний усадки по условию б) (80 МПа / 180 °C с нормой ≤7% общей и ≤1% горячей) при тонких толщинах 0,40–0,60 мм технологически сложен — на такой толщине прокладки из флогопита со сниженной долей связующего (≤3,5%) трудно получить стабильное соответствие нормам
• Жёсткий допуск по толщине ±0,03 / ±0,06 мм для «-1»-марок на тонких листах 0,40–0,60 мм в серийном производстве не подтверждается — производители таких гарантий не дают
• Практически в коллекторах электрической машины пониженная усадка важна для крупных прокладок, где абсолютная величина деформации существенна; для тонких 0,40 мм достаточно базовых норм усадки КФП (≤10% общая, ≤2% горячая)

Альтернативы из ГОСТ 2196-75 на 0,40 мм

Если вам нужна коллекторная прокладка толщиной 0,40 мм именно по ГОСТу, используйте:

• КФП 0,40 мм — та же полиэфирная смола (≤4,5%), расслаиваемость ≤4%, усадка ≤10% при 80 МПа/180 °C (горячая ≤2%). Допуск ±0,03 / ±0,07 мм. Подробнее →
• КФШ 0,40 мм — шеллак ≤4,5%, расслаиваемость ≤5%, усадка ≤10% при 60 МПа/160 °C. Подробнее →
• КФГС 0,40 мм — глифталь специальный ≤4,5%, расслаиваемость ≤5% — марка целевого назначения для тонких прокладок малогабаритных коллекторов. Подробнее →

Характеристики исполнения 0,40 мм по ТУ

Если заказчик настаивает именно на маркировке «КФП-1» при толщине 0,40 мм — это исполнение по внутренним ТУ производителя, не по ГОСТ 2196-75. В этом случае конкретные характеристики (содержание связующего, расслаиваемость, усадка, допуск по толщине) указываются в паспорте партии и могут отличаться от ГОСТовских норм.

Для справки: если применить логику ГОСТа к такой позиции — электрическая прочность 19 кВ/мм × 0,40 мм = ориентировочное пробивное напряжение ≥2,80 кВ; масса 1 м² ≈ 0,985 кг/м² (экстраполяция по Приложению 1 ГОСТа для базового ряда 0,40 мм). Но это расчётные, а не гарантированные значения.

Сравнение толщин КФП-1

Вопросы и ответы

Можно ли всё-таки получить КФП-1 0,40 мм?

По ГОСТ 2196-75 — нет: стандарт не предусматривает эту позицию для марки КФП-1. Если поставщик предлагает «КФП-1 0,40 мм» — это исполнение по его внутренним ТУ, не по ГОСТу. Паспорт такой партии не ссылается на ГОСТ 2196-75, и гарантий соответствия нормам Табл. 3 ГОСТа нет. Для коллекторных прокладок 0,40 мм рекомендуется использовать базовые марки: КФП, КФШ или КФГС — все три нормированы ГОСТом на эту толщину.

Что дешевле — КФП-1 0,40 мм по ТУ или КФП 0,40 мм по ГОСТу?

КФП 0,40 мм по ГОСТу обычно дешевле и доступнее в продаже — это серийная позиция массового производства. Позиция «КФП-1 0,40 мм» по ТУ — нестандартная, производится под заказ, дороже за счёт малой серии и обычно не даёт функционального выигрыша перед КФП 0,40 мм, потому что пониженная усадка на тонких прокладках не имеет практического значения.

Что указать в паспорте машины, если там фигурирует «КФП-1 0,40 мм»?

Если в паспорте машины указана «КФП-1» толщиной 0,40 мм — это почти наверняка ошибка составителя документа. Для толщины 0,40 мм в стандарте ГОСТ 2196-75 предусмотрены марки КФП (полиэфир), КФШ (шеллак), КФГС (глифталь специальный). Уточните у технолога ремонтного участка, какая именно марка реально применялась на этом коллекторе — ориентируйтесь на реальные материалы, а не на возможную опечатку в документе.

Подробнее о марке КФП-1 (нормативный ряд 0,70–1,50 мм, пониженная усадка, сравнение с КФП, КФШ-1, другими марками ГОСТ 2196-75) — в описании категории КФП-1.
