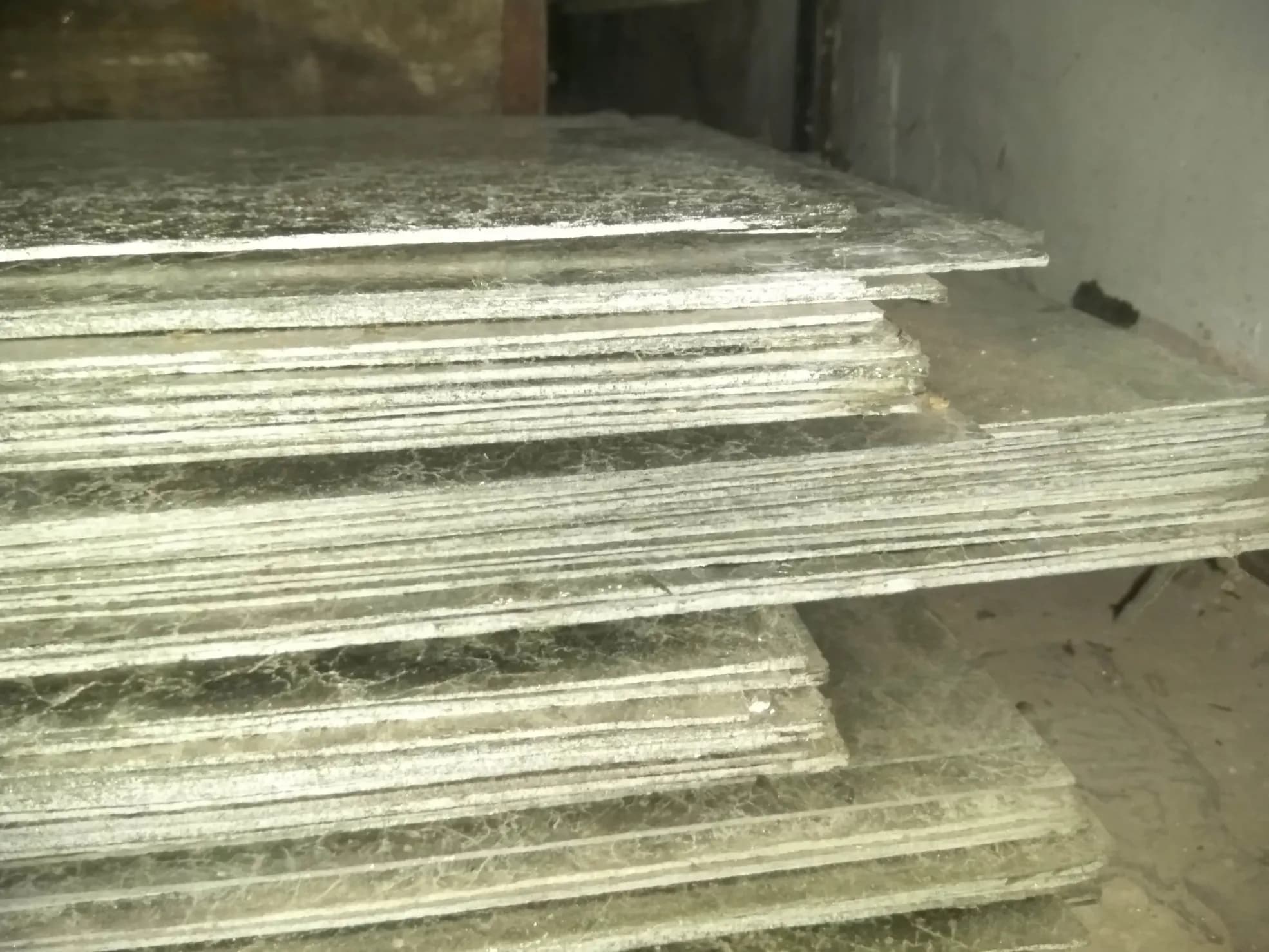

Миканит коллекторный КФГ 0,4 мм ГОСТ 2196-75 в Нижнем Новгороде

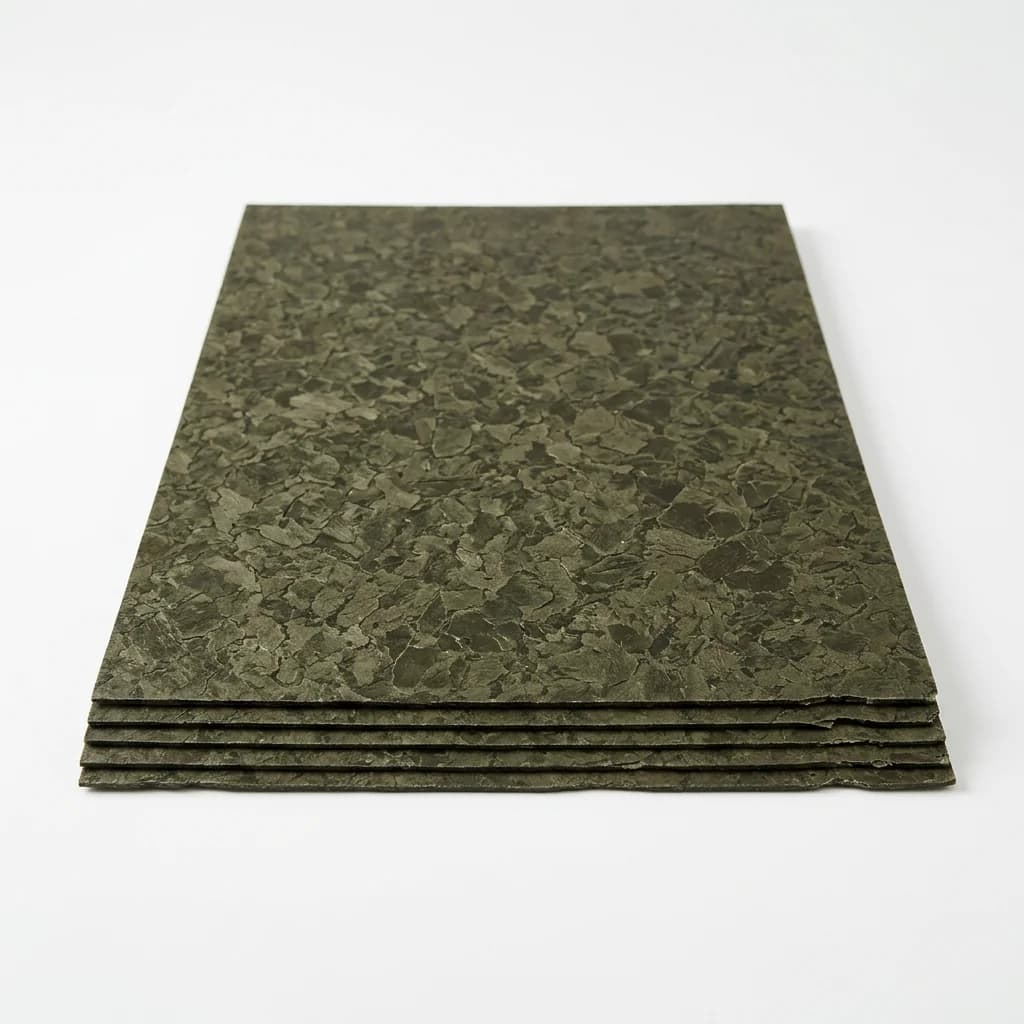

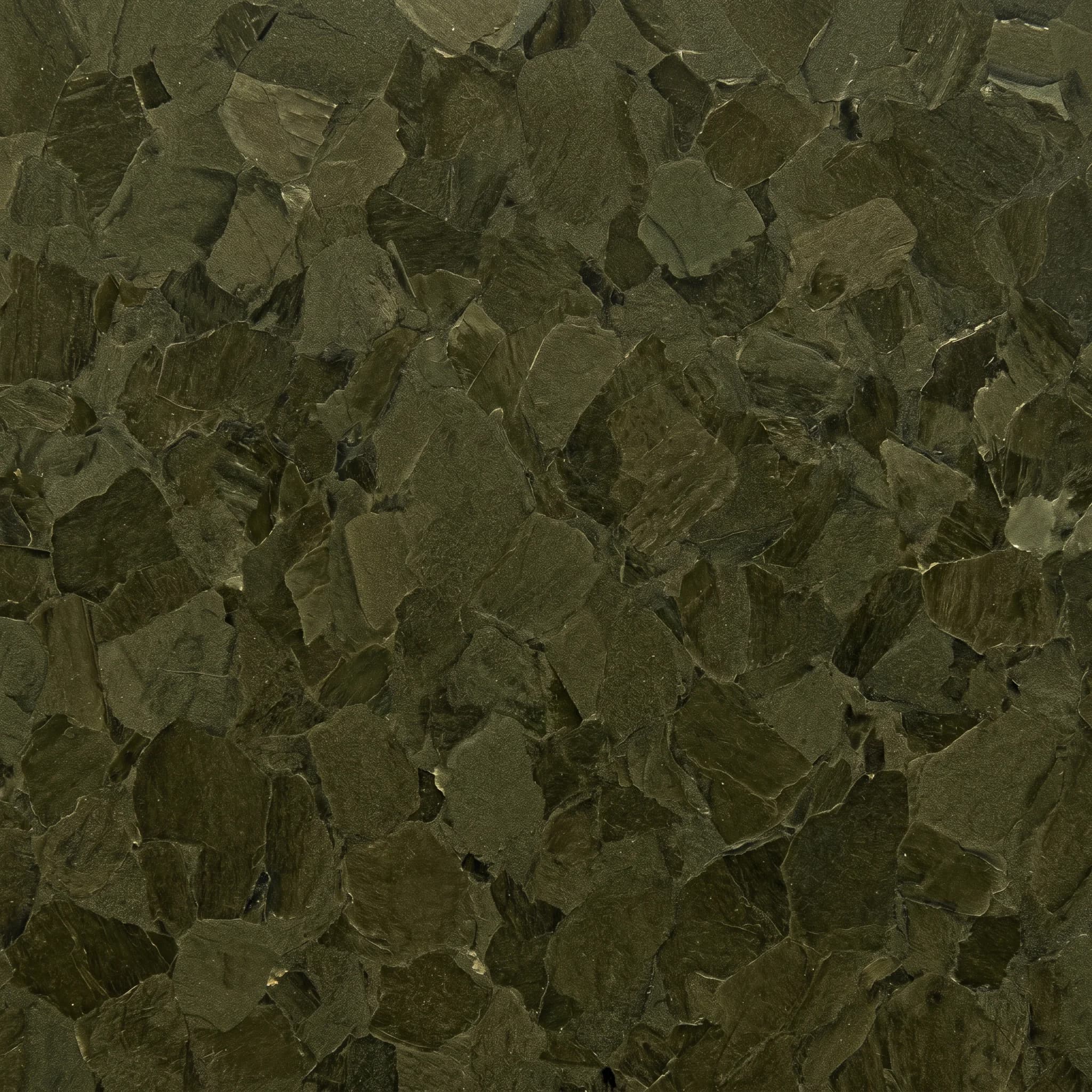

Миканит коллекторный КФГ 0,40 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на глифталевом связующем (≤4,5% массы). Тип 11 по ГОСТ 25045-81. Поставка через наша компания с выдачей паспорта качества. Это нижняя граница нормативного ряда ГОСТ 2196-75 для марки КФГ — тоньше по этому стандарту не нормируется.

0,40 мм — минимум нормативного ряда ГОСТ 2196-75 для КФГ. Для толщин 0,40–0,60 мм у КФГ действует строгая норма расслаиваемости ≤5% (как у КФШ и КФГС), в отличие от 0,70–1,50 мм с нормой ≤10%.

Технические характеристики

Применение КФГ 0,40 мм

Толщина 0,40 мм — минимум нормативного ряда ГОСТ 2196-75 для марки КФГ и одна из самых тонких коллекторных прокладок, предусмотренных стандартом. Применяется в малогабаритных коллекторах электрических машин общего назначения, где шаг между ламелями минимален, а межпластинчатое напряжение относительно невелико.

Типовые машины: малые электродвигатели постоянного тока вспомогательных приводов, тахогенераторы, сельсины с коллекторным выходом, микромашины малой мощности. Диаметр коллектора — от ~20 до ~60 мм, количество пластин — десятки.

Преимущества толщины: минимальная занимаемая доля окружности коллектора под изоляцию — больше поверхности ламелей остаётся под контакт со щёткой, меньше потери. По Табл. 3 ГОСТ 2196-75 у КФГ для толщин 0,40–0,60 мм действует ужесточённая норма расслаиваемости ≤5% — именно здесь качество склейки слюды критично для стабильности работы узла.

В ремонте: используется как замена при капитальном ремонте малогабаритных машин, если исходная заводская прокладка была в диапазоне 0,40 мм. Проверьте паспорт машины или обмерьте изношенную изоляцию в нескольких точках коллектора до выбора толщины.

Сравнение толщин КФГ

Условное обозначение при заказе

• Слюда размера 6: Миканит КФГ 0,4—6 ГОСТ 2196-75
• Слюда размера 10: Миканит КФГ 0,4—10 ГОСТ 2196-75

Вопросы и ответы

Почему для 0,40 мм у КФГ норма расслаиваемости строже, чем для 1,0 мм?

ГОСТ 2196-75 Табл. 3 делит нормы расслаиваемости КФГ по толщинам: для 0,40–0,60 мм — не более 5%, для 0,70–1,50 мм — не более 10%. На тонких листах склейка пластинок слюды плотнее, дефектов меньше, поэтому установлено более жёсткое требование к монолитности.

Можно ли заменить 0,40 мм КФГ на КФГС?

По толщинам — да: КФГС нормируется только для 0,40–0,60 мм (тип 14 по ГОСТ 25045-81). Оба материала на глифталевом связующем, но КФГС — «специального» исполнения для малогабаритных коллекторов. Решение о замене принимается производителем машины или ремонтной организацией с учётом особенностей конструкции.

Есть ли КФГ тоньше 0,40 мм?

По ГОСТ 2196-75 — нет, 0,40 мм минимальная нормативная толщина для марки КФГ. Тоньше 0,40 мм по данному стандарту коллекторный миканит не нормируется. Такие материалы выпускаются по ТУ отдельных производителей и не являются ГОСТовским продуктом.

Подробнее о марке КФГ (расшифровка буквенного обозначения, полное сравнение с шестью другими марками ГОСТ 2196-75, особенность «двойного» норматива расслаиваемости, характеристика глифталевого связующего, применение в коллекторах машин общего назначения) — в описании категории КФГ.

Заказать КФГ 0,40 мм

Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Наличие, место и срок отгрузки уточняются при расчёте заказа. Паспорт качества и сертификат ГОСТ 2196-75 в комплекте. Доставка по России: ПЭК, Деловые Линии, СДЭК. Объёмы и условия поставки — по согласованию при заказе.
