Обзор: Микалента ЛФС 0,11 мм
0,11 мм
20 мм
ГОСТ 4268-75

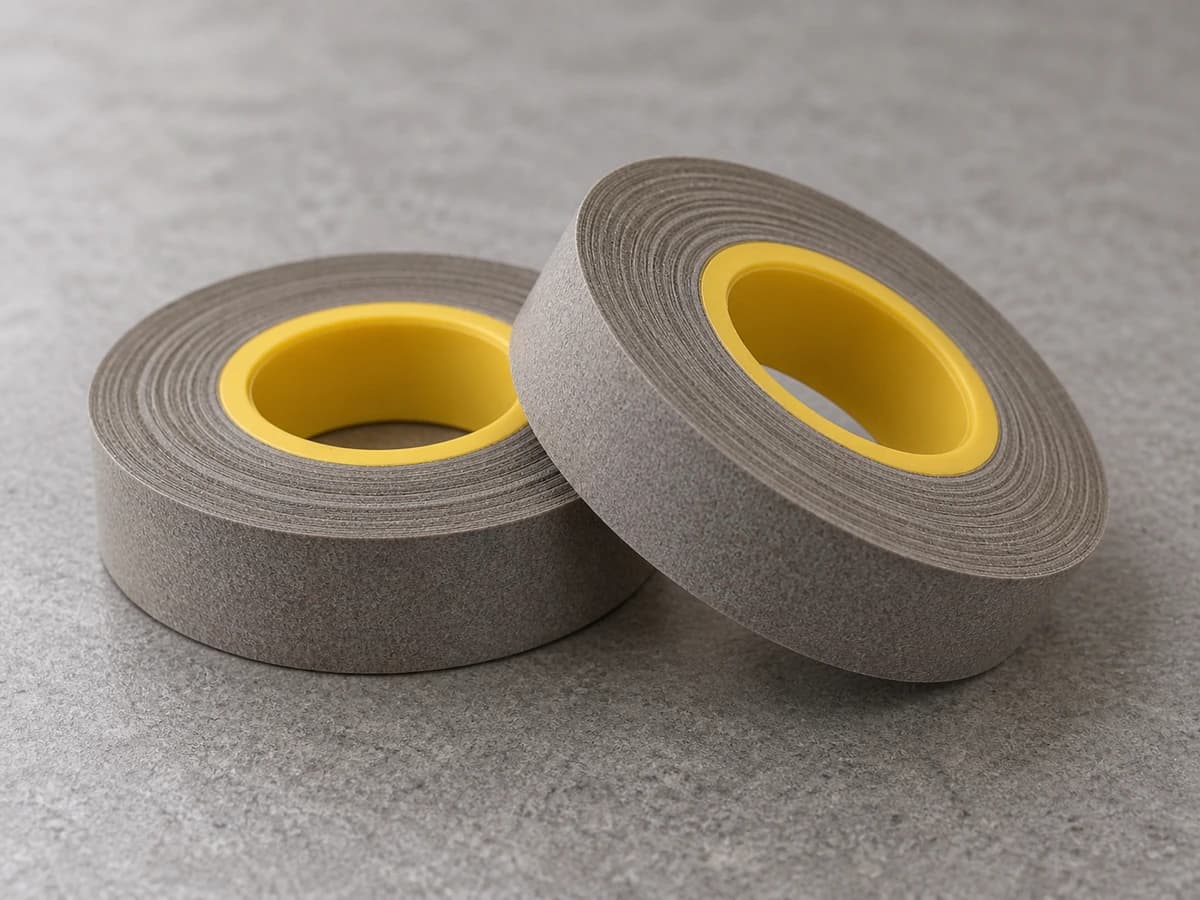

Микалента ЛФС 0,11 мм — электроизоляционная лента на основе слюдяной бумаги из флогопита, глифталевое пропитка. ГОСТ 4268-75.
Как ЛФС 0,11 мм совмещается с пазовой плёнкой или пресс-картоном?
Совмещение штатное: пазовая изоляция отвечает за корпусную защиту обмотки от железа статора, а ЛФС 0,11 мм закрывает межвитковые промежутки внутри секции. Глифталевое связующее не вступает в реакцию с лаками пропитки картонных и плёночных пакетов, после термообработки формируется монолитный изоляционный объём по всей толщине обмотки.
Какие лаки годятся для пропитки обмотки на ЛФС 0,11 мм?
Алкидные, алкидно-эпоксидные и полиэфирные лаки горячей сушки. Отсутствие подложки ускоряет проникновение лака к слюдяному слою с обеих сторон ленты — пропитка идёт быстрее, чем у ЛФС-ББ или ЛФС-ТБ при тех же параметрах вакуум-нагнетательной обработки. Класс нагревостойкости пакета — H-C после полимеризации.
Состав и конструкция: Микалента ЛФС 0,11 мм
Зачем флогопитовая обмоточная лента без подложки на 0,11 мм?
Голый слой слюды без стеклоткани и бумаги даёт самую тонкую и гибкую конструкцию в ряду флогопитовых лент. Лента обтекает катушки сложной формы — секции с переменным сечением, многоугольные обмотки, торцевые перехлёсты — без перегиба слюдяного слоя по острому радиусу армирования.
Характеристики: Микалента ЛФС 0,11 мм
Применение: Микалента ЛФС 0,11 мм
Применение
Межвитковая изоляция обмоток электродвигателей и генераторов. Тонкий слой обеспечивает плотную укладку в пазах статора. Наматывается вполнахлёст на проводник перед укладкой. Лента из слюдяной бумаги по ГОСТ 4268-75 сохраняет целостность при пропитке в VPI-процессе. Минимальная толщина снижает нагрев обмоток и повышает КПД электрической машины.
Сравнение: Микалента ЛФС 0,11 мм
Чем ЛФС 0,11 мм отличается от 0,10 мм при намотке обмотки?
Добавочные 0,01 мм перекрывают разницу пробивного напряжения по слою порядка 200-250 В при единичном испытании пакета после пропитки. Толщина 0,11 мм выбирается под конструкторскую документацию, где задан промежуточный размер изоляционного пакета с жёстким допуском на диаметр обмотки в пазу.
Документы: Микалента ЛФС 0,11 мм
Вопросы и ответы
Заказать Микалента ЛФС 0,11 мм
Микалента ЛФС 0,11 мм поставляется со склада в Красноярске или партией под заявку. Указание ширины ролика, метража и срока поставки фиксируется в заявке — флогопитовая лента без подложки с глифталевым связующим собирается под объём заказа без длительной складской выдержки.
География отгрузок — Россия: Нижний Новгород, Ростов-на-Дону, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Ижевск, Барнаул. Возможна нарезка нестандартной ширины ролика по согласованию, отгрузка железнодорожным контейнером и автотранспортом до склада получателя.
