Описание материала: Шнур кремнеземный ШКН(Х)-1-16
по ТУ
16 мм
до 700 °C
50 пог.м

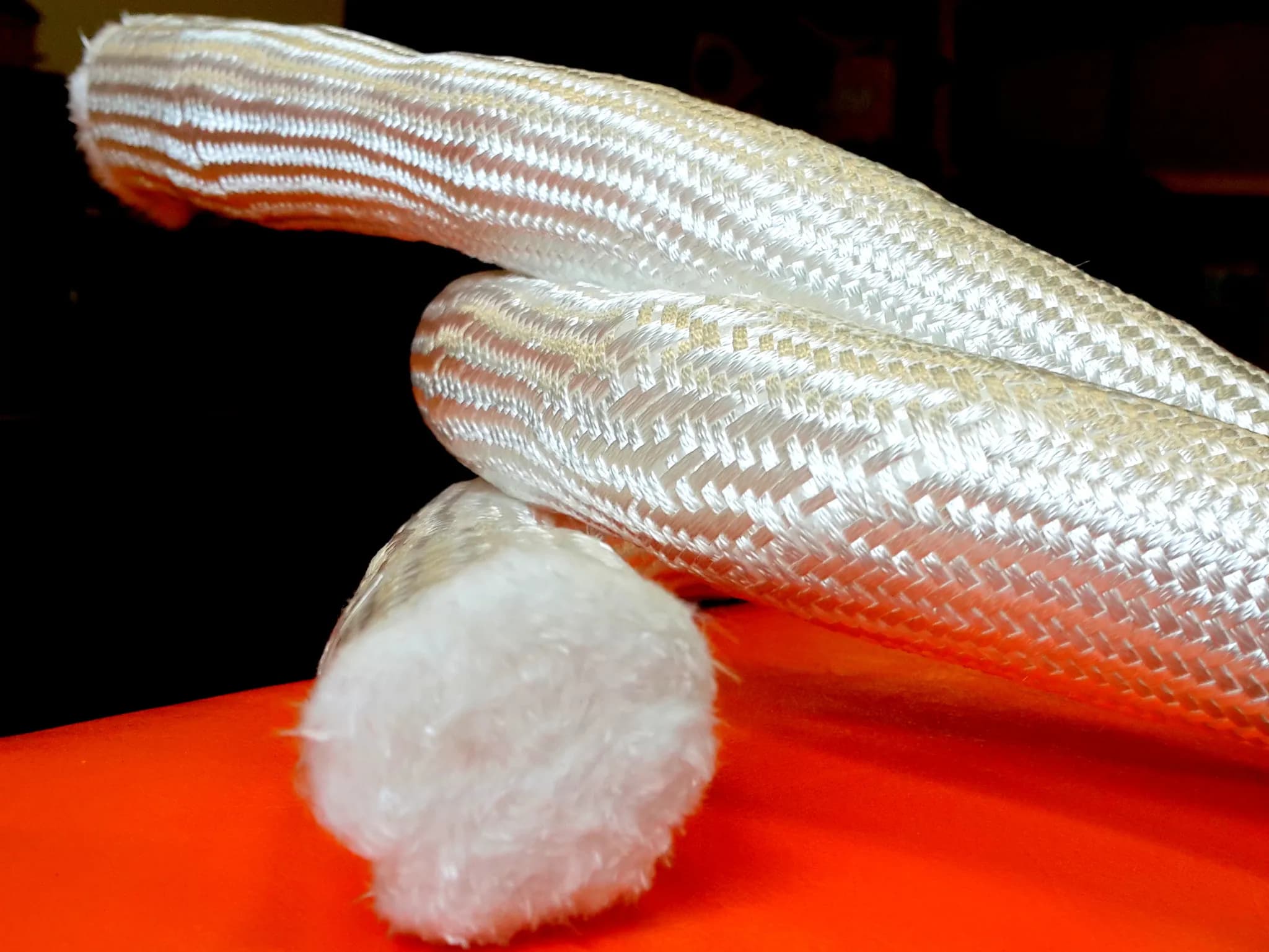

Шнур кремнезёмный ШКН(Х)-1-16 — диаметр 16 мм, холстовый сердечник. SiO₂ 96–98 %. Рабочая температура длительно до 700 °C, кратковременно до 900 °C. Применяется в крупногабаритных уплотнениях промышленных установок: дверцы плавильных печей, затворы магистральной арматуры, крышки крупных реакционных аппаратов, дымоходные люки промышленных котельных.
Описание материала
На диаметре 16 мм холстовая набивка демонстрирует наилучшее сочетание прочности и податливости из всей серии ШКН(Х). Здесь объём наполнителя достаточен для работы при давлении до 1,5 МПа в сальниковых уплотнениях, и одновременно структура холста сохраняет свои компенсационные свойства при термоциклах. На дверках крупных котлов и печей шнур этого диаметра «забывается» на весь межремонтный период — ему не требуется регулярная подтяжка.
Особенность диаметра 16 мм — относительно низкое распространение в типовых проектах, поэтому обычно поставляется под заказ или ограниченными партиями. Замена возможна на 14 мм с дополнительным витком (если позволяет глубина канавки) либо на 18 мм с механической подгонкой.
Применение шнура 16 мм
- уплотнение садочных дверок плавильных печей цветной металлургии (производительность до 500 кг);
- сальники крупной арматуры DN400–DN500 теплосетей и водоводов;
- уплотнение дверок мазутных и газомазутных котлов мощностью 4–8 МВт;
- люки контрольных дымоходов котельных промпредприятий;
- крышки реакционных аппаратов с разъёмными соединениями DN500+.
| Параметр | Значение |
|---|---|
| Содержание SiO₂ | 96–98 %, не менее |
| Длительная рабочая температура | до 700 °C |
| Кратковременная температура | до 900 °C |
| Плотность набивки | около 450 кг/м³ |
| Погонная масса (расчётная) | ≈ 100 г/пог.м |
| Прочность на разрыв | не менее 1000 Н |
| Тип плетения | круглое усиленное (48 прядей) |
| Длина бухты | 50 пог.м |
| Наполнитель | кремнезёмный холст (Х) |
| Стандарт | по техническим условиям |
Технология монтажа
Перед укладкой шнур разогревают до 50–60 °C — это делает структуру более податливой и облегчает формовку. Концы соединяют скользящим клиновидным срезом 20° (более пологий чем у мелких диаметров). Места стыков обрабатывают герметизирующей мастикой на силикатной основе. После затяжки сальника прогрев до рабочей температуры выдерживают не менее 4 часов до подачи полного давления.
Расчёт количества
Сальник DN500 (шток 150 мм) — 8 витков по π·(150+16) = 521 мм = 4,2 пог.м. Бухта 50 пог.м обслуживает 12 задвижек такого размера. Дверца плавильной печи 60×80 см — 3,0 пог.м с двойным перехлёстом.
Часто задаваемые вопросы
Сколько лет шнур держит в сальнике крупной задвижки? При температуре теплоносителя до 130 °C и регулярном ТО — 3–5 лет. Это в 2–3 раза дольше, чем у асбеста.
Могу ли я заменить шнур самостоятельно на ходу теплосети? Только при выводе арматуры в ремонт. Замена под давлением технически сложна и небезопасна.
Какие сертификаты предоставляются? Паспорт качества партии, сертификат на материал, протокол испытаний по ТУ предприятия-изготовителя.
Связанные категории каталога
- Кремнезёмный шнур ШКН(Н) — нить-наполнитель, рабочая температура до 1000–1100 °C, для более жёстких условий, чем ШКН(Х).
- Все шнуры ШКН — обзор группы — сравнение марок, технология, выбор по условиям.
- Картон МКРК — листовая жаростойкая теплоизоляция до 1150 °C для футеровки.
- Кремнезёмная ткань — гибкая высокотемпературная изоляция до 1200 °C.
- Все кремнезёмные материалы — общий обзор семейства.
Диаметр 16 мм — специализированная позиция, поставка от 5 пог.м с предзаказом 5–7 дней. Для расчёта количества и оформления заказа по техническим условиям обратитесь к менеджеру: укажите диаметр, требуемую длину и рабочие условия (температура, среда, диаметр уплотняемого узла) — получите коммерческое предложение и согласованные сроки отгрузки со склада в Москве.
